弹簧浮置地板

分类: 轨道交通振动控制系统解决方案
名称: 弹簧浮置地板
描述:

弹簧浮置楼板隔振技术可以隔离周围环境振动和噪声的影响,可提高楼板隔振和撞击声隔声的能力。

立即咨询

服务热线:

热线:025-58577793 / 18151675805

产品详情

一、产品介绍

弹簧浮置楼板隔振是建筑物内振动与噪声控制的现代新技术,被广泛应用于对噪声和振动要求特别高的场所,这种技术可以隔离周围环境振动和噪声的影响,例如电视台、歌剧院、演艺中心的演播室、录音棚、排演厅和电影院等,还可用于声学实验室的消声室、半消声室和混响室等。

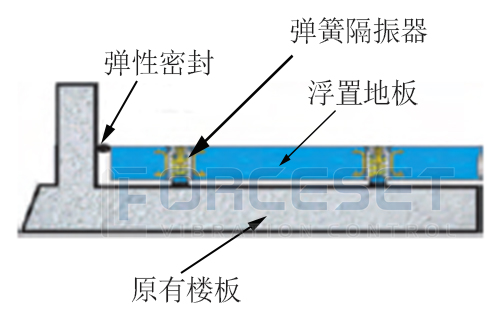

对于建筑物内设备层的水泵房、风机房、变电站和空压机房等也可采用这种技术进行隔振,其基本原理是在建筑结构楼板上,再施工一层钢筋混凝土板,新建的钢筋混凝土板支撑在弹簧隔振器上,新建楼板和支撑弹簧构成了一个弹性系统,可以大大提高楼板隔振和撞击声隔声的能力,典型的弹簧浮置楼板结构断面示意图如下图所示:

二、产品特点

钢弹簧隔振器的系统固有频率为2.5-7Hz,是防止高度敏感区域免受环境振动与结构噪声干扰的最有效方案,由于弹簧隔振系统的频率较低,因此在它比其他弹性垫材料(如矿渣棉、泡沫聚苯乙烯、多孔状泡沫体或橡胶垫材料)在隔离振动和结构噪声更为优越。公司有多种弹簧隔振器可用于浮置地板隔振,浮置地板隔振系统基本有两种型式,即内置式隔振系统和下置式隔振系统。内置式是将弹簧隔振器预埋在钢筋混凝土板内,安装方便,节约空间;下置式是将弹簧隔振器直接放置在钢筋混凝土板下面,主要用于重载和集中荷载的场所。这两种型式都可以配置阻尼器,以改善系统阻尼与高频范围内的振动衰减问题。弹簧浮置地板隔振系统有以下特点:

①垂直固有频率低,对一般的装置为4~6Hz,对特殊的场合为2.5Hz,隔离振动与结构噪音的效率很高。

②弹簧隔振器可从浮置楼板上面进行安装、操作与调整。如果载荷变了,可很容易地更换为新的不同承载能力的弹簧。

③弹簧隔振器的刚度范围310-960N/mm,,承载力4.65-66KN,产品直径从140-240mm,板的一般建议尺寸不小于130mm,最终还应根据隔振结构的几何尺寸、荷载分布和梁板布置等确定,弹簧的布置考虑了高工作荷载区域,因此所有弹簧都均匀地受压缩。

④浮置板的施工与弹簧隔振器的安装很简便。底模板下通常只需要放一层防止浮置板混凝土与下面基础混凝土粘结的塑料布,不再需要放其它任何隔离物。混凝土硬化到设计强度后,就可以利用专用工具直接顶升浮置板。

⑤弹簧隔振器与阻尼装置组合,用来改善浮置板的稳定性,并进一步改善振动衰减性能。

⑥高度调整装置与弹簧隔振器做成一体,基础沉降造成的高度变化可以方便快速地进行调整。

三、弹簧隔振系统施工安装

弹簧浮置地板的施工步骤如下:

(1) 在施工完成了的底层混凝土楼板上铺设塑料隔离层,以保证顶升浮置板时浮置板与支承面脱离。底层混凝土根据给定公差施工,安装隔振器位置的上表面一定要平整。

(2) 放置隔振器外套筒

根据图纸仔细确定隔振器的安装位置,外套筒放好后,用硅胶把基础环下接点密封好,以保证外套筒的位置并防止水泥砂浆渗漏。图3为上海东方艺术中心弹簧浮置地板隔振器外套筒就位实照。

(3) 施工浮置板

当所有隔振器箱体放好后,根据图纸铺设浮置板钢筋。围绕隔振器布筋时要特别注意并避免箱体的移动。浮置板的浇注不要中断,以避免冷接缝,削弱浮置板的动力学强度,运用插入式混凝土振荡器保证混凝土的浇注质量。 图4为上海东方艺术中心弹簧浮置地板绑扎钢筋实照。

(4) 放入内套筒,顶升浮置板

当混凝土达到设计强度,用专用液压千斤顶从浮置板台板上顶升浮置板。

(5) 高度调整

根据要求可以通过调平钢板对浮置板高度进行调整,和顶升浮置板的过程一样。最后盖上隔振器盖板以保护弹簧隔振器,以避免弹簧隔振器被破坏和灰尘进入。

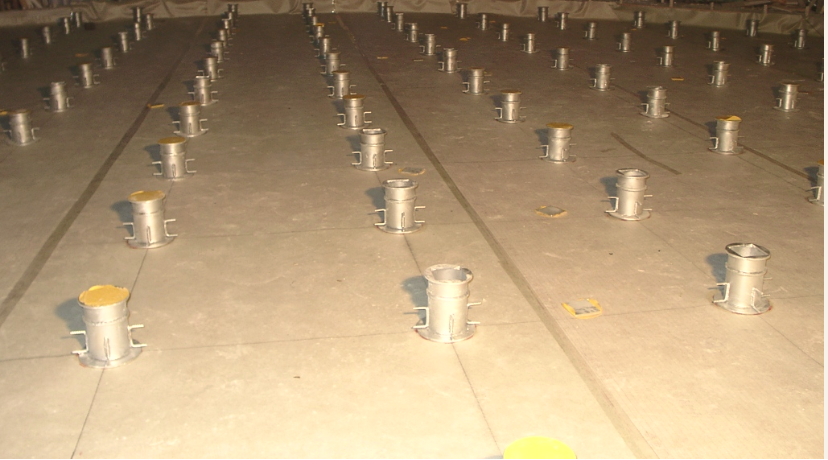

弹簧浮置地板隔振器外套筒就位实照

弹簧浮置地板隔振器外套筒就位实

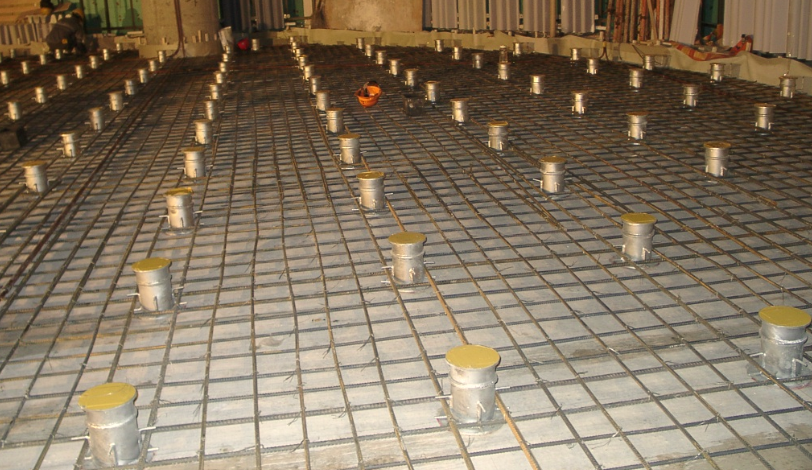

弹簧浮置地板绑扎钢筋实照
